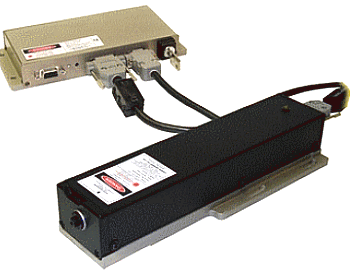

Модель DTL-322 (1064 нм)

Применение: контрольно-измерительное оборудование, медицинское оборудование, научные исследования, контроль качества продукции, оптический пинцет.

Отличительные черты:
    • Отличное качество луча, TEMоо
    • Низкий уровень шумa
    • Высокая стабильность выходной мощности
    • Управление от ПК через RS-232
    • Простота в эксплуатации, воздушное охлаждение
    • Высокая надежность
    • Полная лазерная система в соответствии с CDRH или OEM-версия (по желанию заказчика)

Параметр / Модель DTL-322
Длина волны, нм 1064
Выходная мощность, мВт 300 +5% 1000 +5% 2000 +2.5%
Режим работы непрерывный
Уровень оптических шумов в частотном диапазоне 10 Гц 20 MГц, % RMS 0.5
Диапазон регулировки мощности (от номинального значения, через RS-232) 10 - 100%
Профиль пучка TEMoo
Качество пучка лазерного излучения , M2 1.3
Диаметр луча, мм 1.2 0.2
Расходимость  (в полном угле, ), мрад 1.6
Смещение луча относительно центра выходной апертуры, мм 0.5
Угловое отклонение выходного луча относительно геометрической оси излучателя, мрад 5
Степень эллиптичности пятна лазерного излучения 1.11
Поляризация излучения 100:1, горизонтальное (2)
Долговременная стабильность уровня мощности (% за 8 час) 2
Время готовности, мин 5
Диапазон рабочих температур основания излучателя, +15 - +40
Диапазон рабочих температур блока питания, +15 - +50
Диапазон напряжений питания от сети переменного тока с адаптером*, В ~ 90 264 (50 - 60 Гц)
Диапазон напряжений питания от источника постоянного тока - без сетевого адаптера, В 10.8 - 13.2
Максимальная потребляемая мощность, Вт 70 80 100
Потребляемая мощность в установившемся режиме 40 45 60
Габаритные размеры, мм (Д х Ш х В)
   Излучатель
   Блок питания (с ключом)*

236 x 90 x 50
190 x 91 (x 115)* x 27
Габаритные размеры с устройством воздушного охлаждения, мм (Д х Ш х В)
   Излучатель
   Блок питания (с ключом)*

236 x 90 x 116
206 x 96 (x 121)* х 94
Масса излучателя, кг 1.3
Масса блока питания, кг 0.6
Масса устройства воздушного охлаждения, кг 1.0
Масса устройства воздушного охлаждения блока питания, кг 1.0
Управление параметрами лазера через интерфейс RS-232
Скорость обмена через интерфейс RS-232 бит/сек 4800
Класс лазерной опасности IIIb IV IV
Время наработки до отказа, часов 5000
Соответствие требованиям RoHS, CDRH, CE
Чертеж излучателя Drawing
Чертеж блока питания Drawing
Чертеж УВО излучателя Drawing



* Сетевой адаптер входит в комплект поставки
