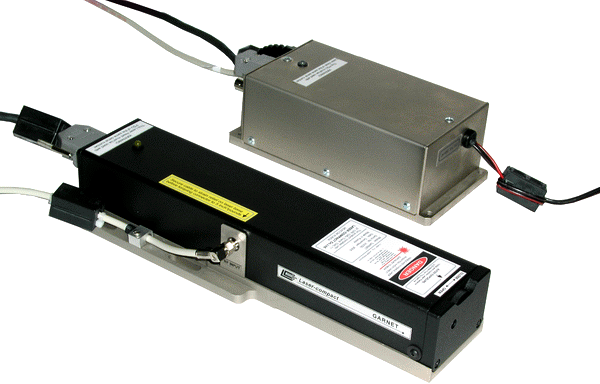

Модель Гранат (355 нм)
Применение: мacc-спектрометрия (в том числе MALDI TOF), лазерная микродиссекция, биотехнология, научные исследования.
Отличительные черты:
• Импульсный режим генерации
• Малая длительность импульсов
• Прекрасное соответствие требованиям ОЕМ проектов - для встраивания в масс-спектрометры и другие аналитические приборы
• Более 1100 штук лазеров модели «Гранат» успешно работают в оборудовании заказчиков по всему миру
• Надежность
| Параметр / Модель | Гранат |
| Длина волны излучения, нм | 355 |
| Гашение других длин волн (532нм/1064нм), % от УФ |  0.1 |
| Диапазон частоты повторения импульсов, Гц
Внешняя синхронизация 200 - 2000 Генерация лазера на частотах, меньших 200 Гц, запрещена конструктивно! | |
| Средняя энергия в импульсе (0,2 - 2,0 кГц), мкДж | 20  10% |
| Нестабильность энергии - среднеквадр.отклонение/среднее
(0.2 - 2.0 кГц , при энергии импульса 20 мкДж, 10 мин), % |
10 |
| Расходимость излучения (полный угол, по уровню 50% интенсивности), мрад | 3.0 0.4 |
| Длительность импульса (0,2-2,0 кГц, по уровню 0,5), нс | 5 2 |
| Диаметр луча на выходе апертуры (по уровню 50%), мм | 0.4> 0.1 |
| Профиль луча | Гауссов |
| Поляризация |  100:1, линейная, 5 от горизонтали |
| Эллиптичность луча | 1.75 * |
| Высота луча относительно основания излучателя, мм | 33.5 0.5 |
| Смещение луча относительно центра апертуры, мм | 0.25 |
| Угловое отклонение выходного луча, мрад | 2.5 |
| Стабильность положения луча
(среднеквадратичное отклонение за 1 час), мкрад |
100 |
| Время задержки между запускающим и выходным синхроимпульсами, нс | 300 250 ** |
| Нестабильность задержки между
запускающим и выходным синхроимпульсом, нс |
8 ** |
| Время задержки между лазерным и выходным синхроимпульсом, нс | 50 |
| Нестабильность задержки между
лазерным и выходным синхроимпульсом, нс |
5 ** |
| Требования к внешнему запуску
Амплитуда импульса, В Длительность переднего фронта импульса, нс Длительность импульса, мкс Входное сопротивление, кОм |
20 10%
100
1 и 20
1 |
| Выходной синхроимпульс
Амплитуда импульса, В Длительность переднего фронта импульса, нс Длительность импульса, мкс Сопротивление нагрузки, кОм |
20 10%
10
2.5 30%
50 |
| Контрольный разъем позволяет включать/выключать накачку дистанционно
с помощью механического переключателя или ТТЛ сигналом. |
0 - 1 B – накачка включена
3.5 - 5 В – накачка выключена |
| Рабочее напряжение питания, В | 24 10% |
| Потребляемый ток, А | 4 |
| Тепловыделение, Вт
Излучатель Блок питания |
60 40 |
| Требования к внешним воздействующим факторам
Диапазон рабочих температур,
Относительная влажность (без конденсации), % Диапазон температур при транспортировке (в таре производителя),
Относительная влажность при 25 , % |
15 - 35 80
от минус 50 до +50 80 |
| Вес, кг
Излучатель Блок питания |
2.0
1.6 |
| Размеры, мм
Излучатель Блок питания (макс.) |
299 x 90 x 55 185 x 90 x 66 |
| Время готовности, мин | 10 |
| Наработка на отказ, час | 5000 |
| Соответствие требованиям | CDRH, CE, EN 61000-95 |
| Чертеж излучателя |
 |
| Чертеж блока питания |
|
| Чертеж УВО |
|
* Выходной синхроимпульс генерируется лазерным импульсом.
Перетяжка луча находится на расстоянии ≈ 100 мм за передней панелью излучателя (внутри излучателя).
