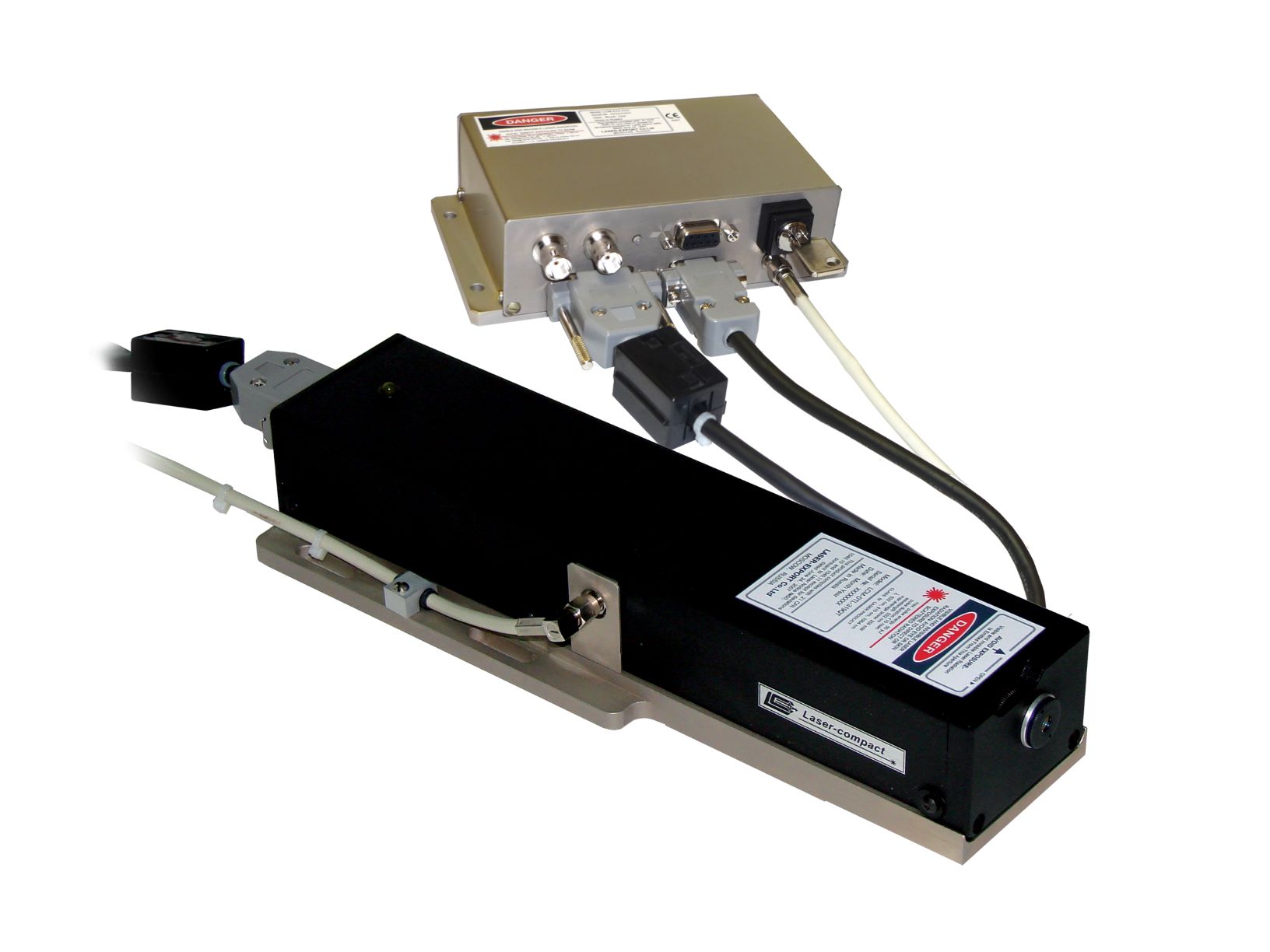

Модель DTL-375QT (355 нм)
Применение: мacc-спектрометрия (в том числе MALDI TOF), лазерная микродиссекция, биотехнологии, флуоресценция, научные исследования.
Отличительные черты:
• Активная модуляция добротности с малой длительностью импульса
• Внешний / внутренний запуск, управление от ПК через RS-232
• Улучшенная долговременная стабильность благодаря наличию обратной связи
• Полная лазерная система в соответствии с CDRH или OEM-версия (по желанию заказчика)
• Излучение на 3-х длинах волн (355 нм, 532 нм и 1064 нм) возможно по специальному запросу
| Параметр / Модель | DTL-375QT |
| Длина волны, нм | 355 |
| Максимальное значение средней энергии в импульсе
(номинальное значение) в диапазоне частот 0,01 - 2 кГц, мкДж |
20  15% |
| Средняя энергия лазерного излучения в импульсе
в диапазоне частот от одиночных импульсов до 0,01кГц (не регулируется), мкДж |
20  25% |
| Максимальное значение средней энергии в импульсе на частоте 4 кГц, мкДж |  7 |
| Максимальное значение средней энергии в импульсе на частоте 10 кГц, мкДж | 0.5 |
| Максимальная средняя выходная мощность (3 кГц), мВт | 35 |
| Режим работы | импульсный,
с акустооптической модуляцией добротности, c внешним/внутренним запуском/через интерфейс RS-232 |
| Диапазон частоты повторения импульсов, кГц
Внешний запуск
Внутренний запуск: через RS-232
без подключения к ПК  |
одиночный импульс - 10 0.01 - 10 1 0.01 |
| Длительность лазерного импульса (на полувысоте,
от одиночных импульсов до 2 кГц, при уровне энергии импульсов 16 мкДж), нс |
5 2 |
| Длительность лазерного импульса (на полувысоте) на частоте до 4 кГц,
при максимальной установленной энергии лазера, нс |
 10 |
| Длительность лазерного импульса (на полувысоте) на частоте до 10 кГц,
при максимальной установленной энергии лазера, нс |
15 |
| Нестабильность энергии - среднеквадр.отклонение/среднее
(0,01 - 2 кГц, при средней энергии в импульсе 16 мкДж) |
10% |
Профиль пучка |
TEMoo |
Диаметр пучка (от одиночных импульсов до 4 кГц
на выходной апертуре,  ), мм |
0.7 0.2 |
| Расходимость лазерного излучения
(от одиночных импульсов до 4 кГц, полный угол, ), мрад |
5.0 0.6 |
| Поляризация | линейная, 100:1, горизонтальная ( 5 ) |
| Конструктивная высота луча относительно основания излучателя, мм | 33.5 0.5 |
| Угловая нестабильность луча (среднеквадратичное отклонение,
от одиночных импульсов до 2 кГц), мкрад |
 100 |
| Степень эллиптичности пятна | 1.75:1 |
| Задержка между запускающим импульсом и
выходным синхроимпульсом
(0,01 - 2 кГц, при средней энергии в импульсе  16 мкДж), нс
Время задержки Нестабильность задержки |
300 250
8 |
| Задержка между лазерным импульсом и
выходным синхроимпульсом
(0,01 - 2 кГц, при средней энергии в импульсе 16 мкДж), нс
Время задержки Нестабильность задержки |
50
2 |
| Требования к внешнему запуску (входной сигнал):
Амплитуда импульса, В Длительность импульса, мкс Длительность переднего фронта импульса, нс Входное сопротивление, кОм |
5 10%
1 и 20
100
1 20% |
| Выходной синхроимпульс (выходной сигнал):
Амплитуда импульса, B Длительность импульса, мкс Длительность переднего фронта импульса, нс |
5 10% (Rнагр=50 Ом)
2,5 30%
10 |
| Диапазон рабочих температур/Отн. влажность | +15  +35  / до 80%, без конденсации |
| Диапазон температур при транспортировке / отн. влажность | от -40 до +50 C / до 80% при 25 C
(в упаковке производителя) |
| Размеры (без разъемов), (Д x В x Ш), мм
Излучатель Излучатель с устройством воздушного охлаждения (УВО) Блок питания  (с ключом)*
Блок питания с УВО (с ключом)* |
299 x 55 x 90 299 x 122 x 90 150 x 43 x 93(115)* 150 x 110 x 93(115)* |
| Масса, кг:
Излучатель Блок питания
УВО излучателя УВО блока питания |
2.5
1.5
1.0
1.0 |
| Напряжение питания с сетевым адаптером, В |  90 264 |
| Напряжение питания без сетевого адаптера, В | 12 10% |
| Потребляемый ток, A | 6 |
| Время готовности, мин | 10 |
| Управление параметрами лазера
(внутр/внешн. синхр., вкл/выкл, частота и энергия импульсов) |
через RS-232 интерфейс |
| Скорость обмена через интерфейс RS-232, бит/сек | 4800 |
| Класс лазерной опасности (CDRH) | IV |
| Соответствие требованиям | CDRH, CE, RoHS |
| Наработка до отказа, часов | 5000 |
| Чертеж излучателя |
 | Чертеж блока питания |
|
| Чертеж УВО излучателя |
|
| Чертеж УВО блока питания |
|
1 Запуск с использованием внешнего импульсного генератора. Генератор не входит в поставку.
2 Генерация периодических лазерных импульсов с использованием ПК,
шаг 0,01 кГц. Средняя энергия лазерного импульса может изменяться с
использованием ПК в диапазоне от 2 мкДж до максимального ее значения (20 + 15%
мкДж гарантируется в диапазоне частот 0,01 – 2 кГц, если частота более 2 кГц –
максимальная энергия лазерного импульса может быть меньше).
3 Генерация периодических лазерных импульсов с частотой 1 кГц; (внешний генератор и/или ПК не нужны).
4 Профиль поля излучения (луча) позволяет получать супермалое пятно излучения (~1мкм)
5 Перетяжка луча находится на расстоянии ~100 мм за передней панелью излучателя (внутри излучателя)
6 Выходной синхроимпульс генерируется по факту прохождения лазерного импульса.
7 Без сетевого адаптера AS-120P-12 (12 В).
